CLINCHING

STANDOFFS

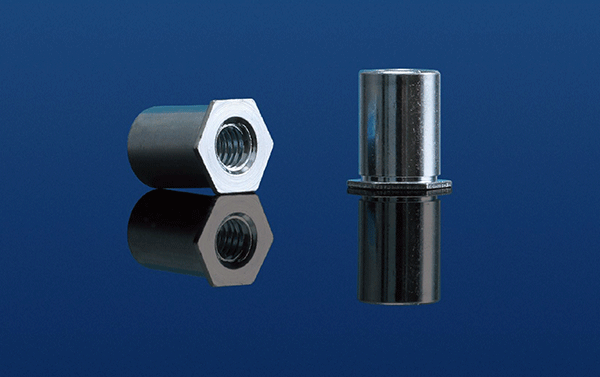

스탠드오프(Standoffs)는 두 부품 사이에 일정한 간격을 유지하기 위해 사용하는 분리형 고정 부품입니다. 주로 PCB, 판넬, 금속 부품 등의 공간 확보나 절연 목적에 활용되며, 압입형(클린칭), 나사형 등 다양한 방식과 재질로 제공됩니다. 정밀한 간격 유지와 안정적인 구조 형성이 필요한 조립에 적합합니다.

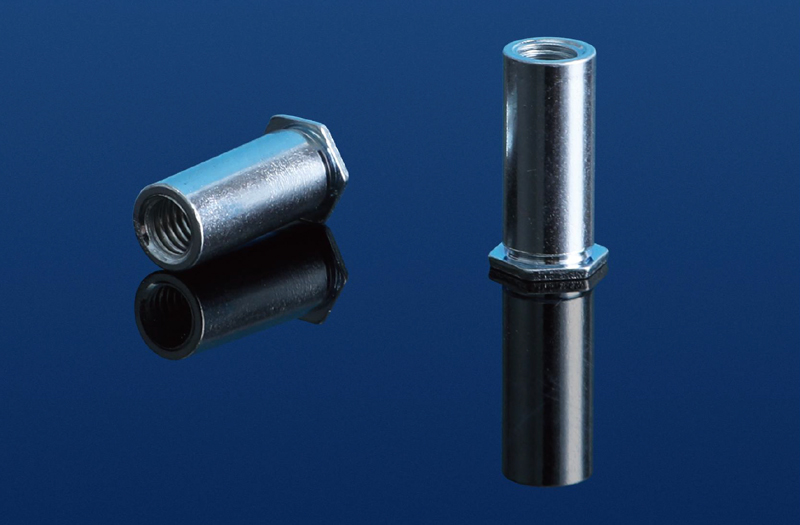

| BLIND THREADED STANDOFFS

Thread code	Thread size	Type			Min Sheet Thickness (최소판 두께)	Hole Size In Sheet (홀크기) +0.08	C -0.13	H Nom.	Min (홀과 모서리 최소간격)	Length”L” +0.05-0.13 (Length code in millimeters)	F. Min
		Fastener Material(제품재질)
		Carbon steel	Stainless steel	aluminum
M3	M3ⅹ0.5	BSO	BSOS	BSOA	1.00	4.22	4.20	4.80	6.00	3	1.0
										4	1.5
										5	3.0
										6	3.2
										7	4.0
										8	4.0
										9	4.0
										10	4.0
										11	6.5
										12	6.5
										13	6.5
										14	6.5
										15	6.5
										16	6.5
										17	9.5
										18	9.5
										19	9.5
3.5M3	3.5M3	3.5M3	3.5M3	3.5M3	3.5M3	3.5M3	3.5M3	3.5M3	3.5M3	3	1.0
										4	1.5
										5	3.0
										6	3.2
										7	4.0
										8	4.0
										9	4.0
										10	4.0
										11	6.5
										12	6.5
										13	6.5
										14	6.5
										15	6.5
										16	6.5
										17	9.5
										18	9.5
										19	9.5
										20	9.5
3.5M	M3.5ⅹ0.6	BSO	BSOS	BSOA	1.00	5.41	5.38	6.40	6.80	3	1.0
										4	1.5
										5	3.0
										6	3.2
										7	4.0
										8	4.0
										9	4.0
										10	4.0
										11	6.5
										12	6.5
										13	6.5
										14	6.5
										15	6.5
										16	6.5
										17	9.5
										18	9.5
										19	9.5
										20	9.5
6.0M4	M4ⅹ0.7	BSO	BSOS	BSOA	1.20	6.00	5.98	7.00	7.50	3	1.0
										4	1.5
										5	3.0
										6	3.2
										7	4.0
										8	4.0
										9	4.0
										10	4.0
										11	6.5
										12	6.5
										13	6.5
										14	6.5
										15	6.5
										16	6.5
										17	9.5
										18	9.5
										19	9.5
										20	9.5
										22	9.5
										25	9.5
										30	9.5
M4	M4ⅹ0.7	BSO	BSOS	BSOA	1.27	7.14	7.12	7.90	8.00	3	1.0
										4	1.5
										5	3.0
										6	3.2
										7	4.0
										8	4.0
										9	4.0
										10	4.0
										11	6.5
										12	6.5
										13	6.5
										14	6.5
										15	6.5
										16	6.5
										17	9.5
										18	9.5
										19	9.5
										20	9.5
										22	9.5
										25	9.5
										30	9.5
										40	9.5
M5	M5ⅹ0.8	BSO	BSOS	BSOA	1.27	7.14	7.12	7.90	8.00	3	1.0
										4	1.5
										5	3.0
										6	3.2
										7	4.0
										8	4.0
										9	4.0
										10	4.0
										11	6.5
										12	6.5
										13	6.5
										14	6.5
										15	6.5
										16	6.5
										17	9.5
										18	9.5
										19	9.5
										20	9.5
										22	9.5
										25	9.5
										30	9.5
										40	9.5
M6	M6	M6	M6	M6	M6	M6	M6	M6	M6	6	3.2
										8	4.0
										10	4.0
										12	6.5
										14	6.5
										16	6.5
										18	9.5
										20	9.5
										22	9.5
										30	9.5
										40	9.5

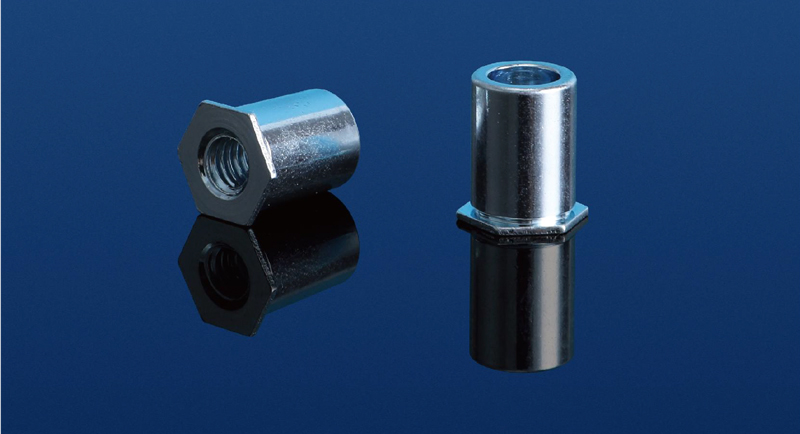

| THROUGH-HOLE THREADED STANDOFFS(METRIC)

Thread code	Thread size	Type			Min Sheet Thickness (최소판 두께)	Hole Size In Sheet (홀크기) +0.08	B ±0.13	C -0.13	H Nom	Length”L” +0.05-0.13 (Length code in millimeters)	Min (홀과 모서리 최소간격)	D ±0.25
		Fastener Material(제품재질)
		Carbon steel	Stainless steel	aluminum
M3	M3ⅹ0.5	SO	SOS	SOA	1.0	4.22	3.2	4.2	4.8	10	6.0	4.0
										12
										14
										16		8.0
										18		8.0
3.5M3		SO	SOS	SOA	1.0	5.41	3.2	5.39	6.4	10	6.8	4.0
										12
										14
										16		8.0
										18
										20
6.0M4	M4ⅹ0.7	SO	SOS	SOA	1.2	6.0	4.8	6.0	7.0	10	6.8	4.0
										12
										14
										16		8.0
										18
										20
										22		11.0
										25		11.0
M4		SO	SOS	SOA	1.27	7.14	4.8	7.12	7.9	10	8.0	4.0
										12
										14
										16		8.0
										18
										20
										22		11.0
										25		11.0
M5	M5ⅹ0.8	SO	SOS	SOA	1.27	7.14	5.35	7.12	7.9	10	8	4
										12
										14
										16		8
										18
										20
										22		11
										25		11
M6	M6ⅹ1.0	SO	SOS	SOA	1.3	8.75	6.4	8.72	10	10	9	4
										12
										14
										16		8
										18
										20
										22		11
										25		11

| THROUGH-HOLE THREADED STANDOFFS(METRIC)

Thread code	Thread size	Type			Min Sheet Thickness (최소판 두께)	Hole Size In Sheet (홀크기) +0.08	C -0.13	H Nom	Min (Dist Hole To Edge)	Length”L” +0.05-0.13 (Length code in millimeters)
		Fastener Material(제품재질)
		Carbon steel	Stainless steel	aluminum
M3	M3ⅹ0.5	SOO	SOOS	SOOA	1.0	4.22	4.2	4.8	6.0	10
										12
										14
										16
3.5M3		SOO	SOOS	SOOA	1.0	5.41	5.39	6.4	6.8	10
										12
										14
										16
										18
6.0M4	M4ⅹ0.7	SOO	SOOS	SOOA	1.2	6.0	5.98	7.0	7.5	10
										12
										14
										16
										18
										20
										22
M4		SOO	SOOS	SOOA	1.27	7.14	7.12	7.9	8	10
										12
										14
										16
										18
										20
										22
										24
M5	M5ⅹ0.8	SOO	SOOS	SOOA	1.27	7.14	7.12	7.9	8	10
										12
										14
										16
										18
										20
										22
										24
M6	M6ⅹ1.0	SOO	SOOS	SOOA	1.3	8.75	8.72	10	9	10
										12
										14
										16
										18
										20
										22
										24
