INSERT

Insert Coil

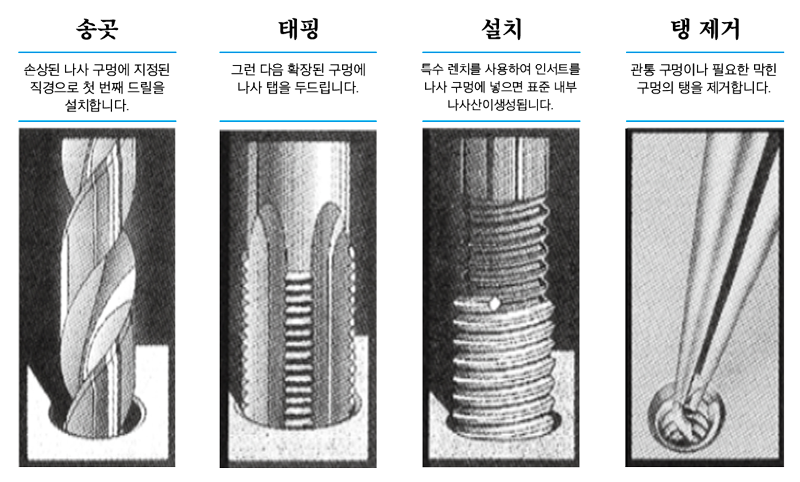

인서트 코일은 손상된 나사산을 복원하거나, 연질 소재에 강한 나사 체결력을 확보할 때 사용됩니다.

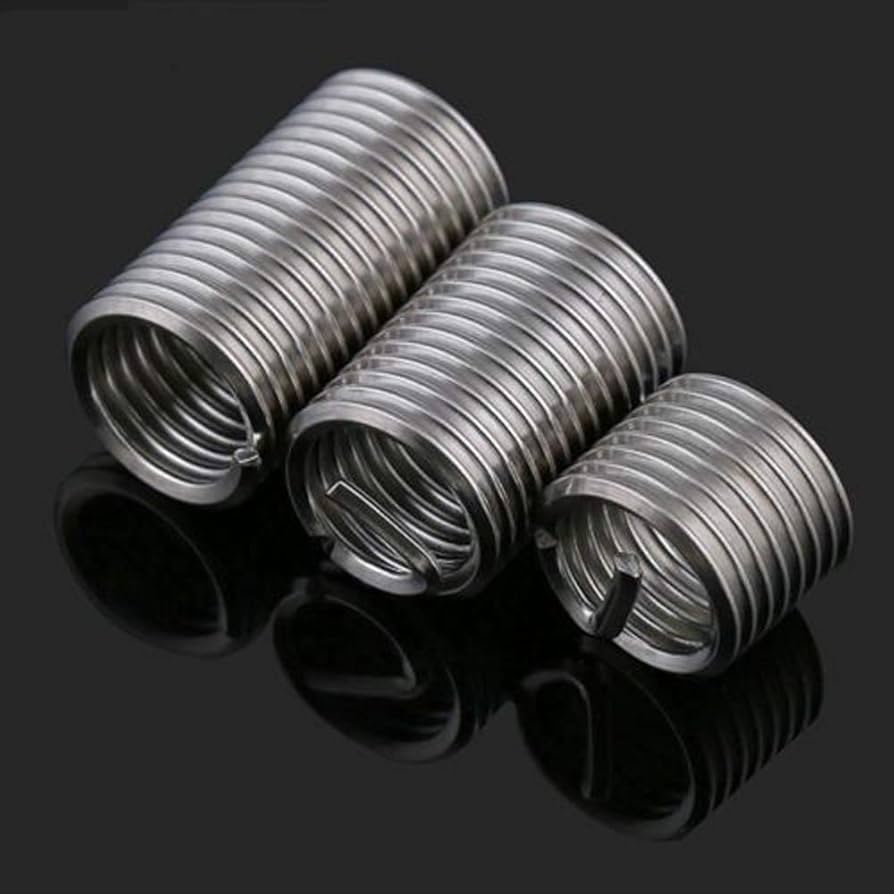

스테인리스 강선으로 감긴 나선형 구조는 높은 인장강도와 내마모성을 제공하며, 알루미늄, 플라스틱, 마그네슘 등 다양한 재질에 적용 가능합니다.
정밀기기, 자동차, 항공 등 고내구성이 요구되는 산업에 널리 사용됩니다.

| INSERT COIL

슬리브사양	공칭길이		회전수	자유상태에서의 외경(Dz)		비트직경 (do)
슬리브사양	X	L	N	Min	Max	비트직경 (do)
M2*0.4p	1d	2.0	3.0	2.62	2.76	2.0
	1.5d	3.0	5.3
	2d	4.0	7.6
M3*0.5p	1d	3.0	4.2	3.8	4.0	3.1
	1.5d	4.5	6.8
	2d	6.0	9.4
M4*0.7p	1d	4.0	4	5.05	5.25	4.2
	1.5d	6.0	6.6
	2d	8.0	9.1
M5*0.8p	1d	5.0	4.4	6.35	6.6	5.2
	1.5d	7.5	7.1
	2d	10.0	9.9
M6*1.0P	1d	6.0	4.3	7.6	7.85	6.3
	1.5d	9.0	6.9
	2d	12.0	9.6
M8*1.25p	1d	8.0	4.8	9.85	10	8.3
	1.5d	12.0	7.7
	2d	16.0	10.6
M10*1.5P	1d	10.0	5.0	12.1	12.5	10.4
	1.5d	15.0	8.1
	2d	20.0	11.2
M12*1.75P	1d	12.0	5.30	14.4	14.8	12.4
	1.5d	18.0	8.40
	2d	24.0	11.60
M14*2.0P	1d	14.00	5.40	16.8	17.2	14.5
	1.5d	21.00	8.70
	2d	28.00	11.90
M16*2.0P	1d	16.00	6.30	19	19.4	16.5
	1.5d	24.00	10.0
	2d	32.00	13.7
M18*2.5P	1d	18.0	5.60	21.5	22	18.6
	1.5d	27.0	9.00
	2d	36.0	12.3
M20*2.5P	1d	20.0	6.50	23.7	24.2	20.6
	1.5d	30.0	10.0
	2d	40.0	13.80
M22*2.5P	1d	22.0	6.90	26.3	26.8	22.6
	1.5d	33.0	1.00
	2d	44.0	15.0
M24*3.0P	1d	24	6.3	28.6	29.1	24.8
	1.5d	36	10
	2d	48	13.7
M27*3.0	1d	27	7.2	32.2	32.7	27.8
	1.5d	40.5	11.3
	2d	54	15.4
M30*3.5P	1d	30	6.9	35.2	35.7	30.9
	1.5d	45	1.0
	2d	60	15
M33*3.5	1d	33	7.8	38.3	38.8	33.9
	1.5d	49.5	12.2
	2d	66	16.6
M36*4.0P	1d	36	7.3	42.1	42.6	37
	1.5d	54	11.6
	2d	72	15.8
M39*2.0P	0.5d	19.5	7.7	45.1	45.6	39.5
	0.75d	29.3	12.1
	1d	39	16.4
M48*3.0P	0.5d	24	6.2	55	55.5	48.8
	0.75d	36	9.9
	1d	48	13.6
M56*4.0P	0.5d	28	5.4	64	65	57
	0.75d	42	8.6
	1d	56	11.8
M60*4.0P	0.5d	30	5.8	69	70	61
	0.75d	45	9.2
	1d	60	12.6
