POPNUT

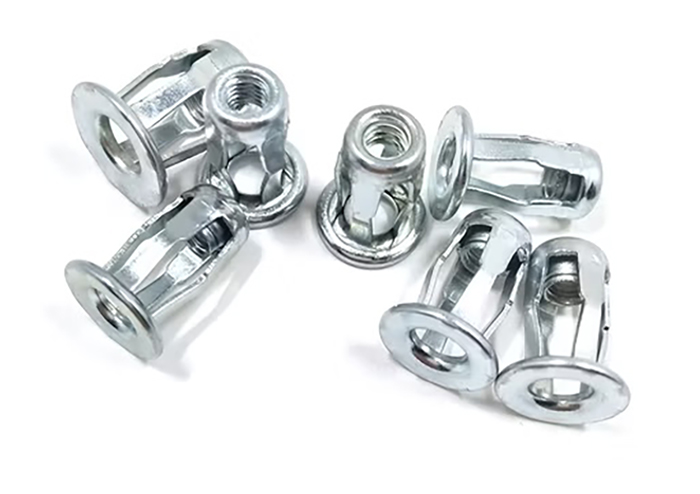

JACK NUT
잭 너트는 얇은 판재나 부드러운 재질에 사용되는 확장형 고정 부품으로, 체결 시 너트 몸체가 뒤쪽에서 접히며 확장되어 고정됩니다. 특수 공구 없이도 설치가 간편하며, 플라스틱, 섬유판, 경금속 등 다양한 재질에 안정적인 체결이 가능합니다. 진동에 강하고 탈거도 쉬워 유지보수가 필요한 부위에 적합한 실용적인 패스너입니다.

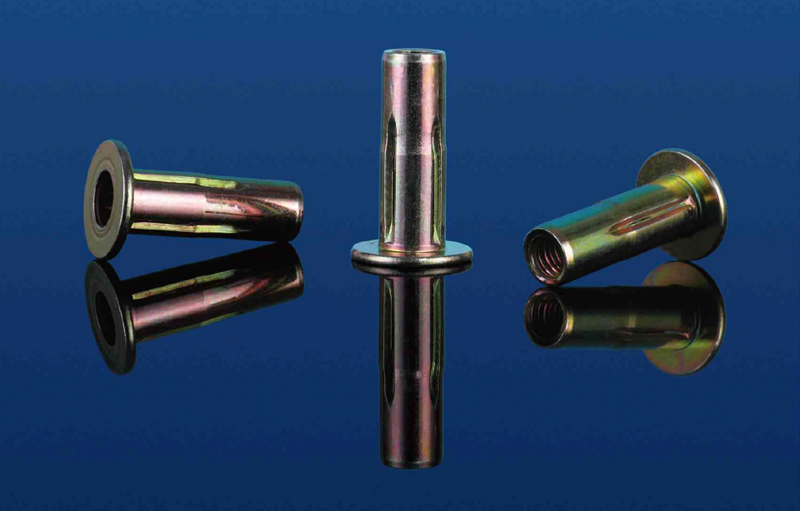

| FLAT HEAD SLOTTED RIVET NUT STEEL
| 직경 (Thread) | PART NO. | GRIP RANGE (T) | Hole Size (+0.1) | D (+0.07/-0.1) | DK ±0.3 | K (±0.15) | L (±0.30) |
|---|---|---|---|---|---|---|---|
| M4 | SBSM04-35 | 0.5-3.5 | 7.0 | 6.2 | 11.0 | 1.0 | 18.0 |
| M5 | SBSM05-40 | 0.6-4.0 | 8.6 | 7.5 | 12.8 | 1.0 | 22.3 |
| M6 | SBSM06-50 | 0.8-5.0 | 9.8 | 9.0 | 15.9 | 1.4 | 27.5 |
| M8 | SBSM08-70 | 0.8-7.0 | 12.5 | 11.0 | 19.0 | 1.5 | 30.7 |

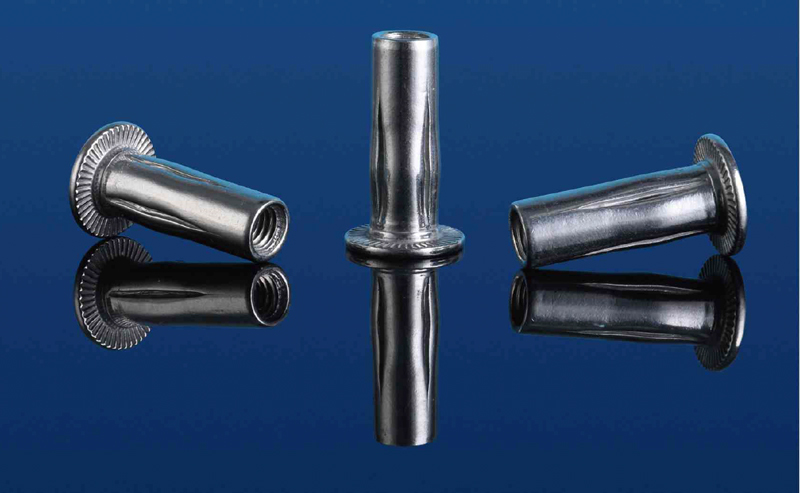

| FLAT HEAD SLOTTED RIVET NUT STAINLESS STEEL
| 직경 (Thread) | PART NO. | GRIP RANGE (T) | Hole Size (+0.1) | D (+0.07/-0.1) | DK ±0.3 | K (±0.15) | L (±0.30) |
|---|---|---|---|---|---|---|---|
| M4 | SBSM04-35 | 0.5-3.5 | 7.0 | 6.2 | 11.0 | 1.0 | 18.0 |
| M5 | SBSM05-40 | 0.6-4.0 | 8.6 | 7.5 | 12.8 | 1.0 | 22.3 |
| M6 | SBSM06-50 | 0.8-5.0 | 9.8 | 9.0 | 15.9 | 1.4 | 27.5 |
| M8 | SBSM08-70 | 0.8-7.0 | 12.5 | 11.0 | 19.0 | 1.5 | 30.7 |

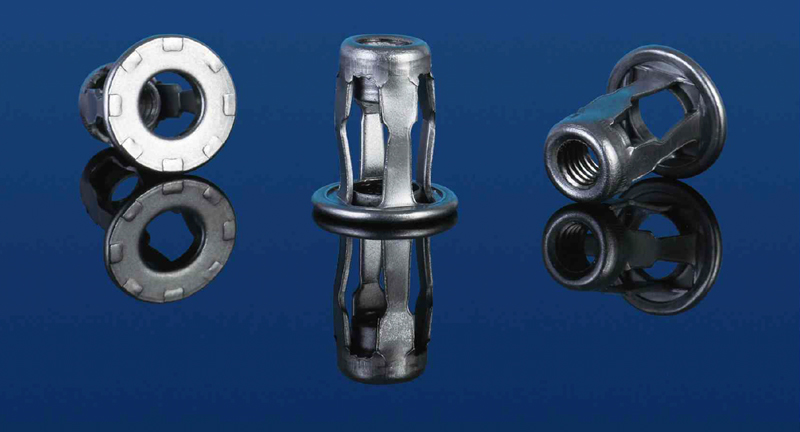

| JACK NUTS
| Thread | 그립범위 | 홀사이즈 | D | DK | K | L | |
|---|---|---|---|---|---|---|---|
| (Min.) | (Max) | (Max.) | |||||
| M4 | 0.5 | 4.75 | 8.1-8.4 | 7.82 | 12.0 | 1.80 | 16.9 |
| 4.75 | 9.53 | 22.9 | |||||
| M5 | 0.5 | 4.75 | 9.7-10.2 | 9.6 | 13.5 | 1.85 | 17.9 |
| 4.75 | 9.53 | 22.9 | |||||
| M6 | 0.5 | 4.75 | 11.1-11.4 | 11.13 | 15.9 | 1.85 | 18.2 |
| 4.75 | 9.53 | 23 | |||||
