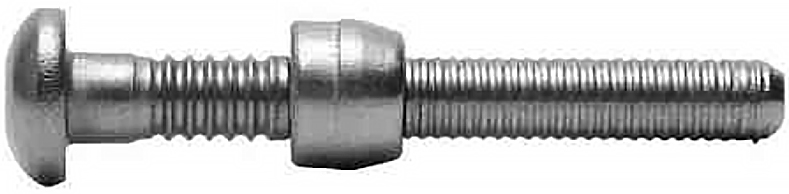

HIGH STRENGTH LOCK BOLT

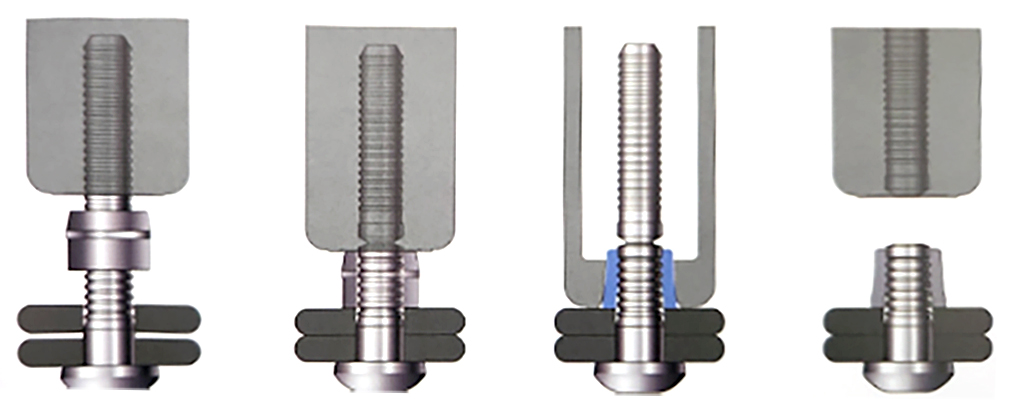

하이 스트렝스 락 볼트는 높은 인장력과 전단력을 제공하는 구조용 체결 부품으로, 리벳보다 강한 고정력이 요구되는 산업 현장에 적합합니다. 체결 후 볼트와 칼라가 강하게 잠기며 풀림 없이 견고함을 유지하며, 중장비, 건설, 철구조물 등 고하중 구조물에 주로 사용됩니다.
| Hing Strength Lock bolt System(All Carbon steel)
Body
Material
Surface
Carbon steel
Zinc plated
Mandrel
Material
Surface
Carbon steel
Zinc plated
좌우로 스크롤 하시면 더 많은 정보를 확인하실 수 있습니다.
| 품번 | 그립 | 홀 사이즈 | A | B | C | D | L | F | G | H | 인장 | 전단 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TYSSHSLBS-48013 | 4.8-7.9 | 5.1 | 4.9 (±0.2) | 9.5 (±0.5) | 3.0 (±0.4) | 13.0 | 6.0 | 4.9 | 8.05 | 6.0 | 7500N | 7800N |
| TYSSHSLBS-48015 | 6.4-9.5 | 15.0 | 8.0 | |||||||||
| TYSSHSLBS-48017 | 7.9-11.1 | 17.0 | 10.0 | |||||||||
| TYSSHSLBS-48018 | 9.5-12.7 | 18.0 | 11.0 | |||||||||
| TYSSHSLBS-48020 | 11.1-14.3 | 20.0 | 13.0 | |||||||||
| TYSSHSLBS-48021 | 12.7-15.9 | 21.0 | 14.0 | |||||||||
| TYSSHSLBS-48023 | 14.3-17.5 | 23.0 | 16.0 | |||||||||
| TYSSHSLBS-48024 | 15.9-19.1 | 24.0 | 17.0 | |||||||||
| TYSSHSLBS-48026 | 17.5-20.7 | 26.0 | 19.0 | |||||||||
| TYSSHSLBS-48028 | 19.1-22.2 | 28.0 | 21.0 | |||||||||
| TYSSHSLBS-48029 | 20.7-23.8 | 29.0 | 22.0 | |||||||||
| TYSSHSLBS-48031 | 22.2-25.4 | 31.0 | 24.0 | |||||||||
| TYSSHSLBS-48032 | 23.8-27.0 | 32.0 | 25.0 | |||||||||
| TYSSHSLBS-64125 | 1.6-4.8 | 6.6 | 6.4 (±0.2) | 12.2 (±0.5) | 3.2 (±0.4) | 12.5 | 3.0 | 6.4 | 10.15 | 8.5 | 12500N | 13500N |
| TYSSHSLBS-64145 | 3.2-6.4 | 14.5 | 5.0 | |||||||||
| TYSSHSLBS-64155 | 4.8-7.9 | 15.5 | 6.0 | |||||||||
| TYSSHSLBS-64175 | 6.4-9.5 | 17.5 | 8.0 | |||||||||
| TYSSHSLBS-64195 | 7.9-11.1 | 19.5 | 10.0 | |||||||||
| TYSSHSLBS-64205 | 9.5-12.7 | 20.5 | 11.0 | |||||||||
| TYSSHSLBS-64225 | 11.1-14.3 | 22.5 | 13.0 | |||||||||
| TYSSHSLBS-64235 | 12.7-15.9 | 23.5 | 14.0 | |||||||||
| TYSSHSLBS-64255 | 14.3-17.5 | 25.5 | 16.0 | |||||||||
| TYSSHSLBS-64265 | 15.9-19.1 | 26.5 | 17.0 | |||||||||
| TYSSHSLBS-64285 | 17.5-20.7 | 28.5 | 19.0 | |||||||||
| TYSSHSLBS-64305 | 19.1-22.2 | 30.5 | 21.0 | |||||||||
| TYSSHSLBS-64315 | 20.7-23.8 | 31.5 | 22.0 | |||||||||
| TYSSHSLBS-64335 | 22.2-25.4 | 33.5 | 24.0 | |||||||||
| TYSSHSLBS-64345 | 23.8-27.0 | 34.5 | 25.0 | |||||||||
| TYSSHSLBS-80191 | 3.2-9.5 | 8.2 | 8.1 (±0.05) | 16 (±0.8) | 4.8 (±0.3) | 19.1 | 6.0 | 7.8 | 12.4 | 9.5 | 21000N | 21500N |
| TYSSHSLBS-80222 | 6.4-12.7 | 22.2 | 10.1 | |||||||||
| TYSSHSLBS-80254 | 9.5-15.9 | 25.4 | 13.0 | |||||||||
| TYSSHSLBS-80286 | 12.7-19.1 | 28.6 | 16.0 | |||||||||
| TYSSHSLBS-80318 | 15.9-22.2 | 31.8 | 19.0 | |||||||||
| TYSSHSLBS-80349 | 19.1-25.4 | 34.9 | 22.0 | |||||||||
| TYSSHSLBS-80381 | 22.2-28.6 | 38.1 | 25.0 | |||||||||
| TYSSHSLBS-80412 | 25.4-31.8 | 41.2 | 28.0 | |||||||||
| TYSSHSLBS-80444 | 28.9-34.9 | 44.4 | 32.0 | |||||||||
| TYSSHSLBS-96207 | 3.2-9.5 | 9.8 | 9.7 (±0.05) | 19 (±1.0) | 6.0 (±0.3) | 20.7 | 6.0 | 9.6 | 15.2 | 12.0 | 30000N | 31000N |
| TYSSHSLBS-96238 | 6.4-12.7 | 23.8 | 10.0 | |||||||||
| TYSSHSLBS-96270 | 9.5-15.9 | 27.0 | 13.0 | |||||||||
| TYSSHSLBS-96301 | 12.7-19.1 | 30.1 | 16.0 | |||||||||
| TYSSHSLBS-96332 | 15.9-22.2 | 33.2 | 19.0 | |||||||||
| TYSSHSLBS-96364 | 19.1-25.4 | 36.4 | 22.0 | |||||||||
| TYSSHSLBS-96396 | 22.2-28.6 | 39.6 | 25.0 | |||||||||
| TYSSHSLBS-96428 | 25.4-31.8 | 42.8 | 28.0 | |||||||||
| TYSSHSLBS-96460 | 28.9-34.9 | 46.0 | 32.0 | |||||||||
| TYSSHSLBS-130308 | 6.4-12.7 | 13.5 | 12.8 (±0.3) | 23.4 (±0.5) | 7.9 (±0.5) | 30.8 | 6.0 | 13.3 | 20.0 | 16.0 | 76000N | 64000N |
| TYSSHSLBS-130371 | 12.7-19.1 | 37.1 | 12.0 | |||||||||
| TYSSHSLBS-130435 | 19.1-25.4 | 43.5 | 18.0 | |||||||||
| TYSSHSLBS-130499 | 25.4-31.8 | 49.9 | 24.0 | |||||||||
| TYSSHSLBS-130562 | 31.8-38.1 | 56.2 | 31.0 | |||||||||
| TYSSHSLBS-130626 | 38.1-44.5 | 62.6 | 37.0 | |||||||||
| TYSSHSLBS-130689 | 44.5-50.8 | 68.9 | 44.0 | |||||||||
| TYSSHSLBS-130753 | 50.8-57.1 | 75.3 | 50.0 | |||||||||
| TYSSHSLBS-130816 | 57.1-63.5 | 81.6 | 57.0 | |||||||||
| TYSSHSLBS-130880 | 63.5-69.9 | 88.0 | 63.0 | |||||||||
| TYSSHSLBS-130943 | 69.9-76.2 | 94.3 | 70.0 | |||||||||
| TYSSHSLBS-1301007 | 76.2-82.6 | 100.7 | 77.0 | |||||||||
| TYSSHSLBS-1301070 | 82.6-89.0 | 107.0 | 83.0 | |||||||||
| TYSSHSLBS-160364 | 6.4-12.7 | 17.0 | 16.0 (±0.3) | 29.0 (±0.5) | 10.0 (±0.5) | 36.4 | 6.0 | 16.6 | 25.1 | 22.0 | 120000N | 100000N |
| TYSSHSLBS-160428 | 12.7-19.1 | 42.8 | 12.0 | |||||||||
| TYSSHSLBS-160491 | 19.1-25.4 | 49.1 | 18.0 | |||||||||
| TYSSHSLBS-160555 | 25.4-31.8 | 55.5 | 24.0 | |||||||||
| TYSSHSLBS-160618 | 31.8-38.1 | 61.8 | 31.0 | |||||||||
| TYSSHSLBS-160681 | 38.1-44.5 | 68.1 | 37.0 | |||||||||
| TYSSHSLBS-160745 | 44.5-50.8 | 74.5 | 44.0 | |||||||||
| TYSSHSLBS-160809 | 50.8-57.1 | 80.9 | 50.5 | |||||||||
| TYSSHSLBS-160872 | 57.1-63.5 | 87.2 | 57.0 | |||||||||
| TYSSHSLBS-160936 | 63.5-69.9 | 93.6 | 63.0 | |||||||||
| TYSSHSLBS-160999 | 69.9-76.2 | 99.9 | 70.0 | |||||||||
| TYSSHSLBS-161063 | 76.2-82.6 | 106.3 | 77.0 | |||||||||
| TYSSHSLBS-161126 | 82.6-89.0 | 112.6 | 83.0 | |||||||||
| TYSSHSLBS-190386 | 6.4-12.7 | 20.5 | 19.2 (±0.3) | 35.0 (±0.5) | 12.0 (±0.5) | 38.6 | 6.0 | 19.8 | 29.7 | 24.0 | 181800N | 146900N |
| TYSSHSLBS-190449 | 12.7-19.1 | 44.9 | 12.0 | |||||||||
| TYSSHSLBS-190513 | 19.1-25.4 | 51.3 | 18.0 | |||||||||
| TYSSHSLBS-190576 | 25.4-31.8 | 57.6 | 24.0 | |||||||||
| TYSSHSLBS-190640 | 31.8-38.1 | 64.0 | 31.0 | |||||||||
| TYSSHSLBS-190703 | 38.1-44.5 | 70.3 | 37.0 | |||||||||
| TYSSHSLBS-190767 | 44.5-50.8 | 76.7 | 44.0 | |||||||||
| TYSSHSLBS-190830 | 50.8-57.1 | 83.0 | 50.0 | |||||||||
| TYSSHSLBS-190894 | 57.1-63.5 | 89.4 | 57.0 | |||||||||
| TYSSHSLBS-190957 | 63.5-69.9 | 95.7 | 63.0 | |||||||||
| TYSSHSLBS-1901021 | 69.9-76.2 | 102.1 | 70.0 | |||||||||
| TYSSHSLBS-1901084 | 76.2-82.6 | 108.4 | 77.0 | |||||||||
| TYSSHSLBS-1901148 | 82.6-89.0 | 114.8 | 83.0 | |||||||||
| TYSSHSLBS-220488 | 12.7-19.1 | 23.5 | 22.3 (±0.3) | 40.5 (±0.5) | 13.9 (±0.5) | 48.8 | 12.0 | 23.4 | 34.6 | 28.1 | 250000N | 196000N |
| TYSSHSLBS-220511 | 19.1-25.4 | 55.1 | 18.0 | |||||||||
| TYSSHSLBS-220615 | 25.4-31.8 | 61.5 | 24.0 | |||||||||
| TYSSHSLBS-220678 | 31.8-38.1 | 67.8 | 31.0 | |||||||||
| TYSSHSLBS-220742 | 38.1-44.5 | 74.2 | 37.0 | |||||||||
| TYSSHSLBS-220805 | 44.5-50.8 | 80.5 | 44.0 | |||||||||
| TYSSHSLBS-220869 | 50.8-57.1 | 86.9 | 50.0 | |||||||||
| TYSSHSLBS-220932 | 57.1-63.5 | 93.2 | 57.0 | |||||||||
| TYSSHSLBS-220996 | 63.5-69.9 | 99.6 | 63.0 | |||||||||
| TYSSHSLBS-2201059 | 69.9-76.2 | 105.9 | 70.0 | |||||||||
| TYSSHSLBS-2201123 | 76.2-82.6 | 112.3 | 77.0 | |||||||||
| TYSSHSLBS-2201186 | 82.6-89.0 | 118.6 | 83.0 |
